ШЭНФАОтливки из низколегированной сталипредназначены для промышленных компонентов, требующих прочности литой стали, сложной геометрии иобработанный на станке с ЧПУособенности крепления.
Отливки из низколегированной стали SHENGFA сочетают в себе конструкцию из легированной стали, формование почти чистой формы и вторичную механическую обработку.

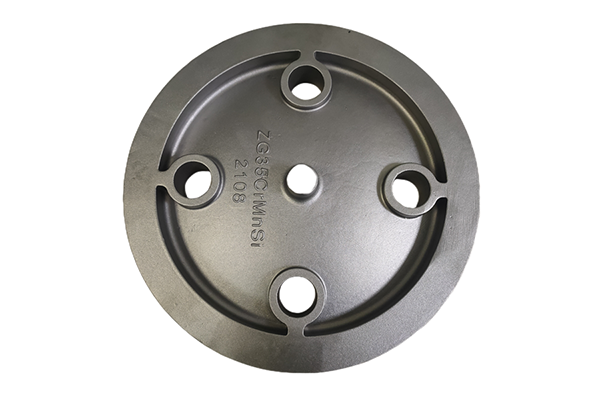

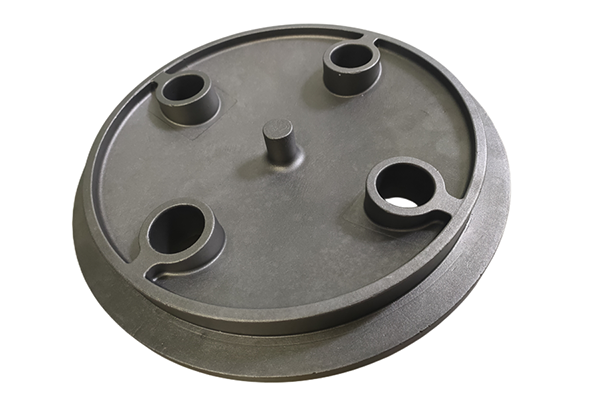

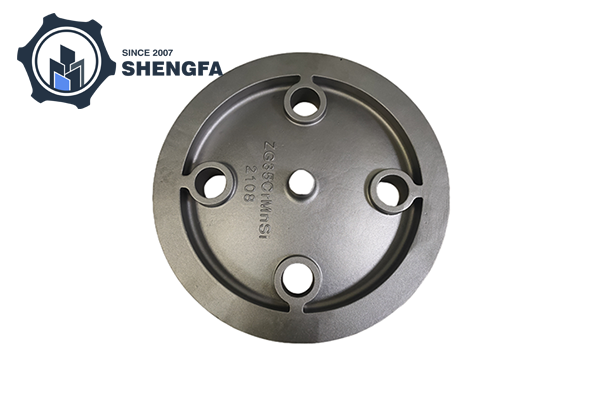

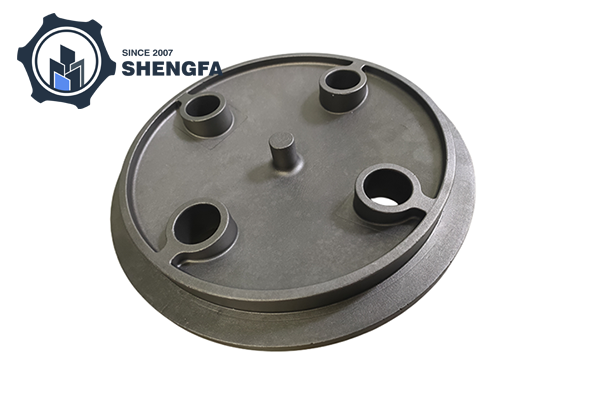

Эталонным компонентом является круглый фланец или соединительный диск с маркировкой ZG35CrMnSi. Его конструкция включает одно центральное установочное отверстие, четыре кольцевых отверстия под болты с зазорами и внутреннюю кольцевую канавку. Поставляемая деталь имеет неокрашенную матовую металлическую отлитую поверхность и может быть обработана на станке с ЧПУ для получения готовых размеров и сопряженных интерфейсов.
В эталонной отливке используется ZG35CrMnSi, обозначение литой стали из сплава хрома, марганца и кремния. Этот материал связан с инженерными компонентами, требующими прочности, ударной вязкости и устойчивости к ударам и износу.
| Обозначение материала | Рекомендации по выбору |
|---|---|
| ZG35CrMnSi | Эталонный литейный сорт для механических компонентов, подвергающихся нагрузкам и ударам. Конечные свойства зависят от состава, качества отливки и термической обработки. |
| Углеродистая сталь | Подходит для применений, где указанное содержание углерода и механические свойства соответствуют требованиям к компонентам. |
| Низколегированная сталь | Выбирается с учетом требуемой прочности, ударной вязкости, прокаливаемости и износостойкости в соответствии с конкретной маркой. |
| Сплав нержавеющей стали | Рассматривается там, где коррозионная стойкость является основным требованием к материалу. |
В маркировке ZG35CrMnSi ZG обозначает литой стали, а 35CrMnSi обозначает обозначение сплава. Прилагаемая ссылка связывает эту марку с JB/ZQ 4297. Дополнительная маркировка 2108 идентифицируется как номер формы, номер чертежа или идентификатор партии, а не марка материала.
Выбор материала должен соответствовать указанному стандарту и требуемым механическим свойствам. Список стандартов материалов SHENGFA включает GB, ASTM, AISI, DIN, BS, JIS, NF и AAR. Эквивалентность классов должна устанавливаться на основе применимых требований к материалам, а не предполагаться на основе схожих наименований.
В следующей таблице представлены общие производственные возможности SHENGFA.
| Параметр | Спецификация |
|---|---|
| Процесс литья | Литье по выплавляемым моделям |
| Допуск литья | КТ7 |
| Шероховатость поверхности после литья | Ра 12,5 мкм |
| Диапазон веса отливки | 0,1–90 кг |
| Максимальный размер линейной отливки | 1200 мм |
| Максимальный диаметр отливки | 600 мм |
| Точность позиционирования обработки | 0,008 мм |
| Повторите точность позиционирования | 0,006 мм |
| Шероховатость обработанной поверхности | Ra 0,8–6,3 мкм |
| Максимальный ход шпинделя | 1800 × 850 × 700 мм |
| Максимальный диаметр поворота | 1000 мм |
| Доступная отделка | КТЛ (электронное покрытие), цинкование, зеркальная полировка, пескоструйная обработка, кислотное травление, оксидирование, покраска, горячее цинкование, порошковая покраска, никелирование |
| Дополнительная обработка | Термическая обработка, сборка, горячая изостатическая обработка. |
| Услуга | ОЭМ и ОДМ |
Для компонентов фланцевого типа план обработки может охватывать центральное установочное отверстие, схему крепления с четырьмя отверстиями, кольцевую канавку и сопрягаемые поверхности. Критические размеры, положения отверстий, плоскостность, концентричность и чистота поверхности должны быть указаны на чертеже компонента.
CT7 — это обозначение допуска литья, поставляемое в комплекте поставки. Приведенные цифры расположения машины описывают возможности оборудования; они не устанавливают допуски на размеры каждой готовой детали. Требования окончательной приемки должны быть определены для отдельного компонента.
Заявленный диапазон применения SHENGFA охватывает следующие промышленные компоненты:
Эталонная отливка в виде фланца подходит для оценки механического соединения и монтажа, где ее размеры, состояние материала и требования к нагрузке соответствуют конструкции оборудования. Приложения, работающие под давлением и критически важные для безопасности, требуют соответствующих спецификаций на материалы, испытаний и приемки.
| Коэффициент сравнения | Литье по выплавляемым моделям | Ковка | Обработка заготовок |
|---|---|---|---|
| Геометрия компонента | Сложные контуры, канавки и встроенные функции | Формы, подходящие для выбранного процесса ковки. | Геометрия, образованная удалением материала |
| Удаление материала | Может сократить объем обрабатываемого материала за счет формования, близкого к заданной форме. | Для окончательных интерфейсов может потребоваться механическая обработка. | Материал удален из твердого материала |
| Оснастка | Необходима модель отливки и инструмент | Для штамповки необходимы штампы | Необходимые приспособления, программирование и режущие инструменты. |
| Окончательные размеры | Обработка на станке с ЧПУ критически важных функций | Обработка прецизионных интерфейсов | Размеры, установленные механической обработкой |
| Подходящие соображения | Сложные формы и встроенные функции литья | Компоненты, механические требования которых благоприятствуют ковке | Мелкосерийные детали или геометрии, подходящие для механической обработки |
Для фланца или соединительного диска с центральным установочным отверстием, несколькими отверстиями для болтов и кольцевой канавкой основная геометрия может быть сформирована методом литья по выплавляемым моделям перед чистовой обработкой на станке с ЧПУ.Ковкаилиобработка заготовокможет быть более подходящим, когда механические требования, геометрия, объем производства или экономика компонента благоприятствуют этим процессам.
Заявленное оборудование Ningbo Shengfa Hardware включает токарные станки с ЧПУ,обрабатывающие центры с ЧПУ, рентгеновские инспекционные машины, координатно-измерительные машины (КИМ), 2D-оптические проекторы, машины ультразвуковой очистки и тестеры шероховатости поверхности.
Эти ресурсы поддерживают проверку внутренних особенностей отливки, размеров компонентов, профилей и качества поверхности. SHENGFA заявляет, что проводит 100% проверку перед упаковкой. Объем контроля для каждой детали может быть определен с учетом размеров чертежа, требований к материалам, характеристик обработки и заданной обработки поверхности.
Доступные вторичные операции включают механическую обработку с ЧПУ, термообработку, гальваническое покрытие, сборку и горячую изостатическую обработку. Требуемая последовательность процессов зависит от конструкции компонента и технических характеристик.
Для оценки проекта литья из низколегированной стали предоставьте следующую техническую информацию:
SHENGFA может координировать литье и вторичную обработку в рамках одного производственного маршрута, поддерживая компоненты, для которых требуется как формованная геометрия, так и готовые элементы монтажа.
Отливки из низколегированной стали SHENGFA охватывают промышленные компоненты из литой стали, требующие определенных марок сплавов, производства почти чистой формы и обработки на станках с ЧПУ. Отправьте чертеж компонента, обозначение материала, объем заказа, требования к обработке и критерии проверки для получения предложения по конкретному проекту.
Нинбо Shengfa Hardware объединяетлитье по выплавляемым моделямсобработка с ЧПУи вторичная обработка механических деталей, включая фланцевые соединения, корпуса оборудования и компоненты тяжелого машиностроения. Отливки из низколегированной стали можно оценить по геометрии детали, требованиям к материалам, готовым размерам и объему производства. Пожалуйстаотправить запросилисвязаться с намидля получения более подробной информации.
